NW法兰(KF法兰)的特点及主要型号和尺寸

 小口径管路用橡胶圈密封真空法兰,被称为NW(或KF)法兰,广泛用于低、中和高真空系统中。其特点是可多次重复使用、操作简单、经济实惠。但是,NW 法兰有两个大的问题点:一个是在设备烘烤时耐热程度有限;另一个是氢气、氦气的透气问题。

  使用NW 法兰时,两个 NW 法兰中间安装有外套O形橡胶圈的中心支架,外侧通过卡箍可简单实现快速的安装和拆卸(图1)。使用氟橡胶圈的时候,烘烤温度一般可达150℃。

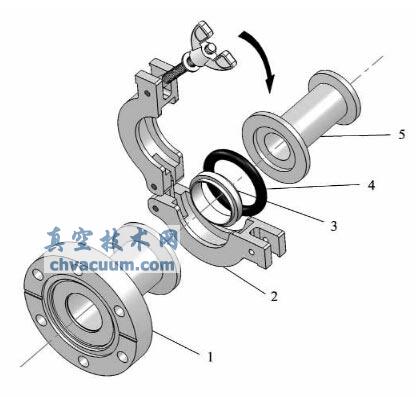

利用卡箍和中心支架密封的示意图

图1 利用卡箍和中心支架密封的示意图

1—CF/NW 转接法兰;2—卡箍;3—中心支架;4—O形橡胶圈;5—NW 转接法兰

  NW 盲板法兰的主要型号和尺寸见表1。

表1 NW盲板法兰的主要型号和尺寸

NW盲板法兰的主要型号和尺寸



法兰型号

 A/mm  B/mm T/mm
NW 10 10 30 5.0
NW 16 16  30 5.0
NW 25  25  40 5.0
NW 40  40 50  5.0
NW 5050  75 5.0
